氣體在線監測系統安裝說明：

一、其一電源部分：

氣體在線監測系統一般要選擇電源插頭接220V交流電源，須確保地線接地良好。

二、其二確定機箱及采樣管安裝位置

(1)氣體在線監測系統采樣管安裝位置的選擇，一般的，采樣點溫度在20度左右是最佳的，但這基本不可能，所以要盡量選擇溫度相對偏低的點安裝采樣管。同時綜合考慮與主機箱之間的距離和管路鋪設路線。

(2)主機箱安裝位置的選擇，首先內部傳感器元件的耐受溫度范圍為-20℃~+50℃，最佳工作溫度為+20℃左右，所以要選擇環境溫度不低于-20℃也不高于+50℃的地方安裝。

(3)氣體在線監測系統采樣點與主機箱管路距離，主機箱內部使用的抽氣泵是小型正空隔膜泵，真空度在50KPa-70KPa左右，管路長度的原則是溫度合適的前提下越短越好，管路越長數據延遲越長，一般20米內是沒有問題的。還是需要結合現場實際情況而定。

三、其三氣路管線連接部分：

(1)管路接口有四個：分別是一路采樣進氣口進入系統;一路檢測后的氣體排出口;二路過濾除水氣體排出口。接口默認是φ6大小，可以使用外徑6mm內徑4mm的PU軟管。

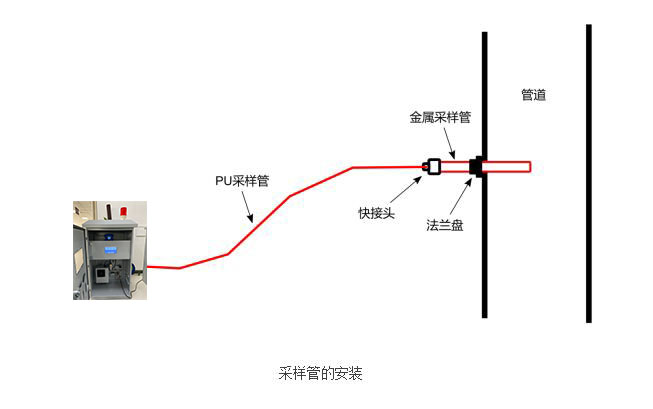

(2)采樣管的安裝：采樣,管插入待測氣體的管道，使用配套法蘭固定。如果待測管道氣體溫度高于采樣管的耐熱溫度，采樣前段的管路應采取耐熱管路并進行預降溫再接PU軟管連接檢測系統的采樣接口，即標簽為“采樣”的接口。

(3)氣路排出接口的接法

氣體在線監測系統排空口：使用φ6的PU軟管連接，主要排放的是從流經檢測儀里檢測后的氣體，

氣體在線監測系統排水口：兩個排水口，使用φ6的PU軟管連接，可以用三通頭合并為1條管路排出，大部分的采樣氣體和水汽從這里排出，如果管道待測氣體管道溫度高、濕氣大所含水汽較多，那顯示為排水的二路排水口會有水流出，所以排水管應向下安裝，以保證水流順利排出。

四、其四氣體在線監測系統使用調試中的注意事項

(1)流量控制：系統運行中，通過調整流量計和冷凝器下端排水管道上的節流閥，控制流過檢測儀表的氣體流量在400ml/min左右。

(2)如果氣體在線監測系統外部設備需要接系統的4-20mA輸出信號讀取濃度數據的情況，4-20mA輸出信號是藍色線已經接在端子排上，藍色為電流輸出正極，電流輸出負極為24V負極。如果要使用RS485接口讀取濃度數據，需用一個DB9接頭插入觸控屏背面的COM2，9針為485A，8針為485B，需結合通訊協議操作，如有需要可聯系業務索取。

(3)冷凝器的目標冷凝溫度使用默認溫度即可。

(4)需要定期手動維護清洗粉塵過濾器，防止粉塵堵塞氣路。
